Reprap Low-cost, un début mécanique. Chapitre 2

Après une rude bataille pour récupérer un générateur d'engrenage, j'ai pu modéliser 2 3 petites choses pour cette reprap low-cost.

Engrenage 32 dents avec poulie vue arriere
 Tout d'abord, l'avantage de la démultiplication, c'est d'augmenter la force, le nombre de pas par mm de courroie pour bouger le chariot. Le seul problème sera la vitesse d'utilisation de la machine... Mais est-ce que c'est vraiment le plus important?...

On va voir après impression ce que cela va rendre, mais j'ai tenté de vider l’intérieur...

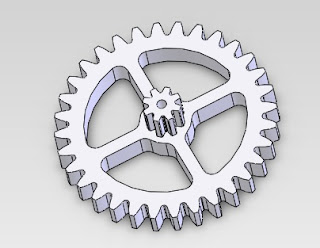

Un petit rendu de face montre bien la poulie.

Alors pourquoi 32 dents? Simplement ca le pignon qui sera sur le moteur fait 8 dents, ce qui fera une rapport de 1/4 donc un pas de 0.105 mm.









Pignon 8 dents
A priori l'engrenage de 32 dents sera maintenu par un axe de 3mm bloqué sur un roulement a bille 623ZZ bloqué sur les deux châssis. Bref pour le moment c'est une modélisation préliminaire.











Et voici le résultat imprimé, nickel, juste des modifications sur le dessin de base peuvent êtres faites, c'est déjà en cours:

Pour info l'engrenage à 32 dents, fait 67mm de diamètre et la poulie imbriquée fait 11mm de diamètre pour 8 dents. L'écrou central fait 3mm.
