Bon, quelques avancées au niveau de la conversion et de la recréation des pièces basé sur les dessins de la Wallace.
Voici la partie inférieure qui permettra le soutien de la structure (moyennant une tige filetée pour l'équilibre perpendiculaire (sur Y) aux barres orientées (en X).
 |

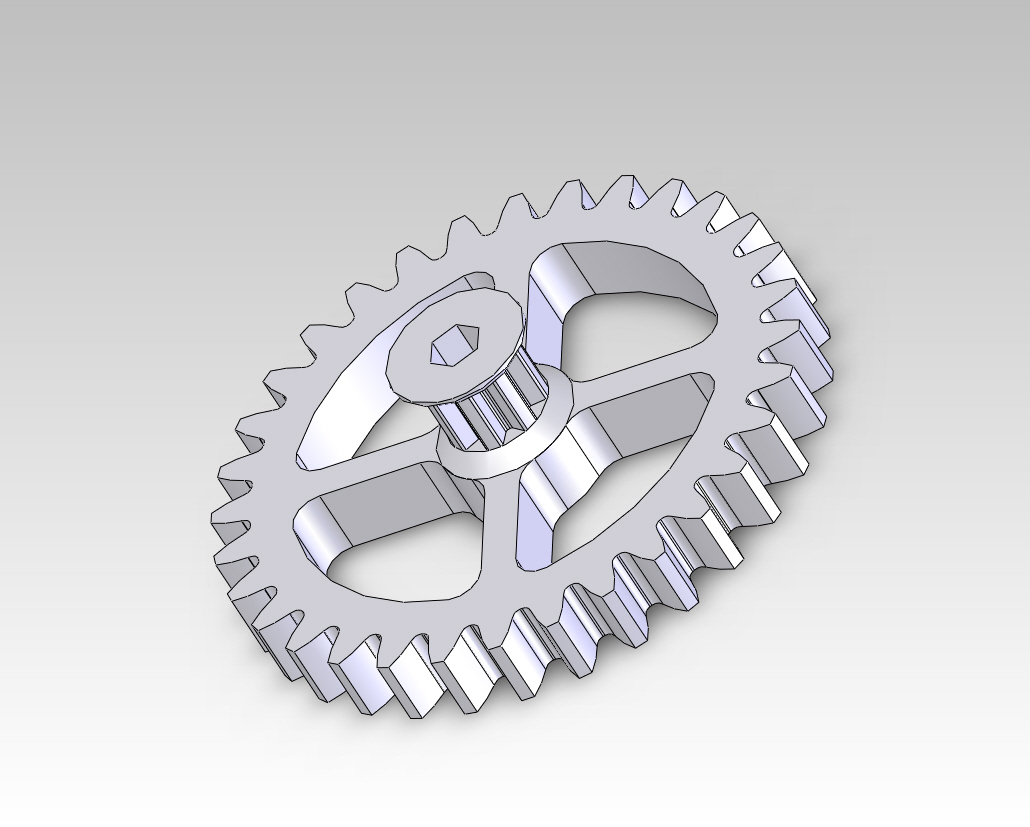

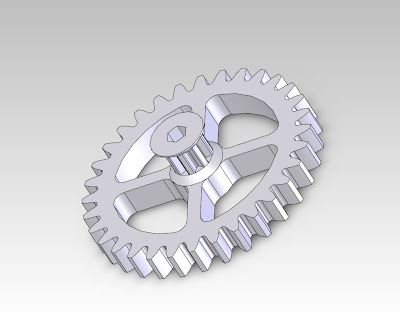

| Engrenage 32 Dents et poulie 8 dents |
J'ai ajouté a la poulie des rebords pour éviter que la courroie saute.
 |
| Base portant un moteur en Z, face arrière |
On peut y apercevoir le système de blocage de la tige lisse en Z. Deux tiges filetées partirons pour
fixer les deux bases ensemble et le système d'entrainement Y.
 |
| Base à l'horizontale |
Il y a 2 encoches pour des roulements linéaires LM6UU qui seront bloqué par des bracelets en plastique. Méthode simple et pas chère qui évite d'imprimer des pièces de blocage pour rien...
 |
| Support du moteur Y et de l'engrenage 32Dents |
Bon avec l'engrenage ca fait un peu le vaisseau de Star Trek mais il est plutôt pas mal.
En regardant la partie inférieure vous verrez un gros trou rond de taille 10mm pour bloquer 1 ou 2 roulements 623ZZ. La méthode de blocage est toujours la même, un écrou M3 et basta.
Sinon on voit 2 rainures pour faire glisser les moteurs et bien caler les deux engrenages et éviter le jeux.
A coté de l'encoche on trouvera un trou qui portera une poulie de redirection de la courroie basée sur des roulements 623ZZ.
Voici la partie inférieure qui permettra le soutien de la structure (moyennant une tige filetée pour l'équilibre perpendiculaire (sur Y) aux barres orientées (en X).
